在半導體制造等領域，反應離子刻蝕系統是進行精細加工的關鍵設備。它利用高頻電場激發氣體形成等離子體，通過等離子體中的高能離子與樣品表面的物理轟擊和化學反應，實現對材料的精準刻蝕。但在刻蝕過程中會產生大量熱量，如果不加以控制，會導致等離子體反應不穩定、刻蝕速率不均勻、樣品熱損傷等問題。而恒溫槽能為反應離子刻蝕系統提供穩定的溫度環境，確保刻蝕工藝在設定溫度下進行，對于提高刻蝕精度、均勻性，產品質量和生產效率至關重要。

恒溫槽工作原理

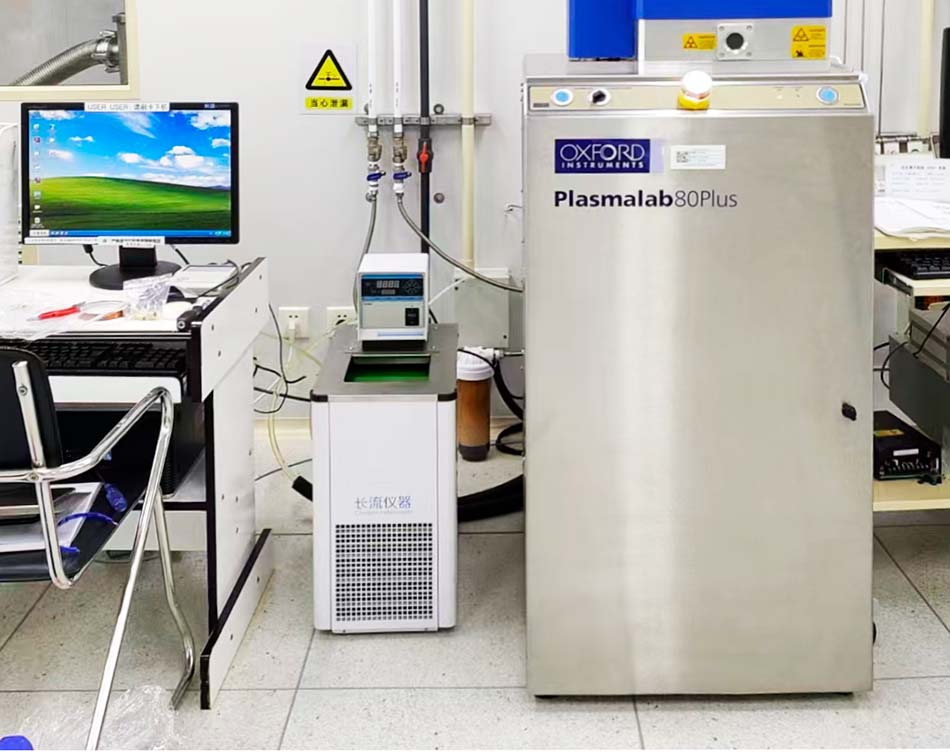

恒溫槽通常基于熱平衡原理工作，通過內置的溫度傳感器實時監測槽內液體溫度，當溫度偏離設定值時，加熱或制冷裝置會啟動來調節溫度。而反應離子刻蝕系統工作時，高頻電場使反應氣體電離形成等離子體，等離子體中的離子在電場作用下加速撞擊樣品表面進行刻蝕。將恒溫槽與反應離子刻蝕系統配合，一般是通過循環液體與反應離子刻蝕系統的關鍵發熱部件進行熱交換，帶走熱量，維持系統溫度穩定。比如在等離子體反應室的外壁設置循環水套，讓恒溫槽中的恒溫水在水套中流動，吸收反應室的熱量。

實際應用案例

? 集成電路制造：在制造集成電路時，需對硅片進行精確刻蝕以形成晶體管等元件。將恒溫槽與反應離子刻蝕系統配合，能控制刻蝕液溫度，使刻蝕速率均勻，減少過刻蝕或欠刻蝕風險，提高集成電路產品的良率和性能。

? 微機電系統（MEMS）制造：MEMS器件的精細特征尺寸要求使用深反應離子刻蝕技術。恒溫槽集成到反應離子刻蝕系統中維持等離子體反應室溫度，可避免熱損傷，實現高深寬比結構，有助于提高M(jìn)EMS器件的結構精度和側壁平滑度。

注意事項

? 溫度范圍選擇：要依據反應離子刻蝕系統的工藝要求，選擇溫度范圍合適的恒溫槽。比如某些刻蝕工藝需在低溫環境進行，就需恒溫槽能提供較低溫度且控溫精度高。

? 流量與壓力匹配：確保恒溫槽的循環液體流量和壓力與反應離子刻蝕系統的熱交換需求相匹配。流量過小無法有效散熱，流量過大可能對系統管道等造成壓力沖擊。

? 兼容性：需考慮恒溫槽的材質、冷卻液與反應離子刻蝕系統的兼容性，防止發生腐蝕等影響系統性能和壽命的情況。比如冷卻液不能對反應離子刻蝕系統的金屬部件有腐蝕性。

? 維護保養：定期對恒溫槽和反應離子刻蝕系統進行維護。如檢查恒溫槽的冷卻液液位、純度，及時更換冷卻液；清潔反應離子刻蝕系統的反應室，防止雜質堆積影響刻蝕效果和熱交換效率。

恒溫槽和反應離子刻蝕系統的協同技術，已然成為現代精密加工領域的核心要素。它如同精密儀器中的精密齒輪，相互配合，缺一不可，任何一方的微小偏差都可能影響最終的產品質量和工藝效果。
